  • 全自动硅片旋转冲洗甩干机
全自动硅片旋转冲洗甩干机

产品介绍:

硅片旋转冲洗甩干机用于清洗甩干太阳能硅片和半导体硅片,是湿法清洗工艺的主要设备,目前主要机型有四工位,六工位和八工位系列。主要工作过程为:喷淋旋转冲洗+离心甩干+氮气加热烘干。

全国热线

0510-81000181

产品简介 / Introduction

技术参数

型号 model 半导体行业 Semiconductor 太阳能行业 Solar
SG09 SG13 SG11 SG12
工作腔数量 4 4 8 8
硅片规格   mm 2.5", 3", 4", 5", 6",8" 12" 125, 156 25片盒 125, 156 50片盒
旋转速度   r/min 0-1000 0-600 0-900 0-900
氮气压力 0.3
去离子水压力 0.3
电阻率监控 可选 optional
氮气密封 Nitrogen seal 有 Yes
空/氮气烘干 有 Yes
氮气加热方式 热传导 Heat exchange
氮气加热温度 30-120℃ PID控温 30-120℃ PID control
辅助加热系统 有 Yes
腔体电化学抛光 可选 optional
电机驱动 变频调速 Speed regulating by frequency conversion
控制系统 PLC可编程控制器 PLC
控制显示器 液晶触摸屏 LCD touch screen
外型尺寸(长x宽x高)mm 1040x1095x894 1636X1552X1007 1250x1296x970 1376x1296x1007
电源功率   kw 5 6 6 6
电压 / 频率 AC380V 50HZ (三相四线)  / AC380V 50HZ (3-phase)

结构特点

1. 整个甩干过程一般只需5-6分钟;
2. 设备的外露面为进口PP板,外形美观,耐酸气腐蚀;
3. 工作腔、旋转支架和装片盒等主要部件采用耐腐蚀不锈钢,并且表面电化学抛光处理;
4. 旋转机构经过精密动平衡处理,保证工作时的平衡性;
5. 采用特种减振器,精密减振和阻尼,保证系统的稳定;
6. 采用了洁净化处理技术,阀门、接头和管道采用不锈钢、PFA高纯管件和聚四氟;
7. 采用油压缸自动开门关门, 平稳安全可靠;
8. 采用油浴炉或气体加热器加热氮气,热量足,温度稳定,加热温度实时监控,并显示在液晶屏上,并有双重安全保护;
9. 特制喷头和气液流体控制系统, 全自动切换;
10. 顶盖采用电加热板辅助加热,保证顶盖烘干后不滴水;
11. 工作腔采用防静电控制。

电气控制

1. 采用PLC可编程控制器和触摸屏控制,整个过程智能化;
2. 程序设计可靠, 速度调节、温度调节和时间调节等都可以在触摸屏上设定、修改和保存;
3. 采用变频技术控制转速,加减速平稳,清洗和甩干速度按工艺要求设定,并实时显示在液晶屏上;
4. 采用电子制动,制动时间控制在15秒之内;
5. 控制软件具有故障实时显示和报警功能;
6. 采用了工作过程状态监控,门位置状态监控与互锁,氮气加热温度实时监控,紧急停止按钮等安全措施。

产品展示

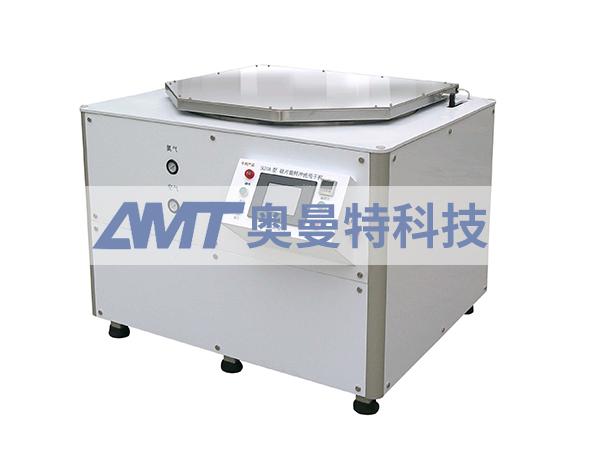

全自动硅片旋转冲洗甩干机
